引き出し
1)種類
図のように3種類用意しました。- 表板は材質を選べますが、板厚は18mm厚のみです。また、中板はシナランバーコア合板15mm厚、底板シナベニア3mm厚のみとなります。
注意： 取手取付け位置は、中央または当隊にお任せください。指示がある場合は、図面に寸法をご記入ください。
2)寸法
- 表板のタテ・ヨコ寸法を記入してください。寸法は引き出しを入れる、側板・仕切り・棚板による空間スペース(下図a,b,c寸法)で決まります。下記のタイプ別解説を基に算出してください。
- 引き出しの奥行きは記入不要です。こちらで下記を基に、算出・加工します。

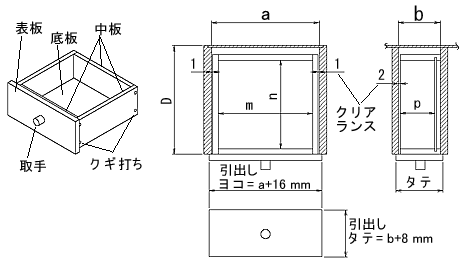

3)アウトセットタイプ
- 表板寸法
- ヨコ寸=a+16mm タテ寸=b+8mm
- 引き出し容積参考値
- m=a-32mm n=D-50mm(最大550) p=b-15
- a=側板又は仕切り間の空間寸法
- b=棚板又は天板間の空間寸法
- D=製品奥寸法

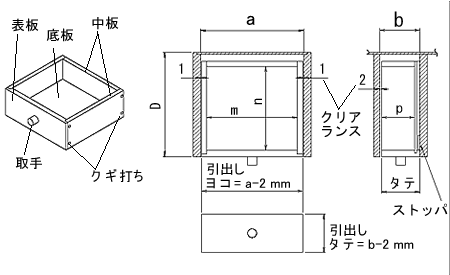

4)インセットタイプ
- 表板寸法
- ヨコ寸=a-2mm タテ寸=b-2mm
- 引き出し容積参考値
- m=a-32mm n=D-53mm(最大550) p=b-15mm
- a=側板又は仕切り間の空間寸法
- b=棚板又は天板間の空間寸法
- D=製品奥寸法

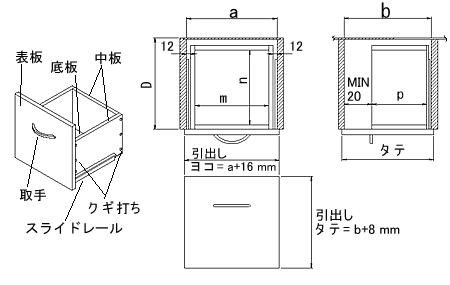

5)スライド（アウトセット）タイプ
- 表板寸法
- ヨコ寸=a+16mm タテ寸=b+8mm
- 引き出し容積参考値
- m=a-54mm n=D-50mm(最大550) p=b-25mm(最大200)
ちょっと一言
- 干渉を考慮し、指定の寸法を若干変更する場合があります。
- 引き出しの内寸（容積）は、余裕を持たせましょう。
