扉
1)種類
スライド丁番を使った、外開きの扉となります。仕切り・側板の外に付くアウトセットと、中に入れ込むインセット型の2種類があります。- 扉の材質と寸法を記入し、接続方法の選択でスライド丁番を選択してください。（スライド丁番の選択が、扉の種類の選択にもなります）
- 扉の材質は、シナランバーコア合板（標準）・パイン集成材・MDF・ラワンランバーコア合板から選択できますが、板厚は18mmとなります。
- 取手はパーツ見積り・注文フォームからも、ストーリオショップからもご注文できます。
| 扉の種類 | 扉の位置 | 接合方法（スライド丁番画像） | 丁番単価 |
|---|---|---|---|
| アウトセット | 側板・仕切りの外側 | スライド丁番・アウトセット（半かぶせ） |
￥454 |
| スライド丁番・アウトセット（全かぶせ） | ￥379 |
||
| インセット | 側板・仕切りの間 | スライド丁番・インセット |
￥454 |
丁番単価には、取付けネジ・扉側凹丸加工費込み。
2)使用数
扉一枚に付き最低2個使いますが、扉が大きく重い場合には下表をめやすに数を増やしてください。
扉板厚18mmの時、扉サイズ変化による使用数の違い。
（板厚が大きい、またはヨコに長くモーメントがかかる場合には、多めにした方が安全です。）
| 扉のヨコ＋タテ寸法(mm) |
200〜1399
|
1400〜1999
|
2000〜2500
|
|---|---|---|---|
| 丁番使用数 |
2
|
3
|
4
|

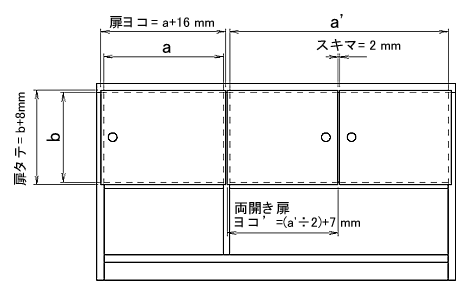

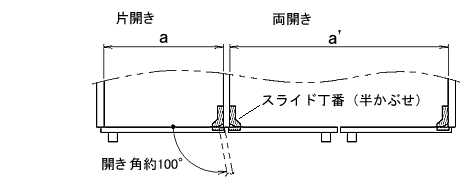

3)アウトセット（半かぶせ）タイプ
- 片開き扉寸法
- ヨコ寸=a+16mm タテ寸=b+8mm
- 両開き扉寸法
- ヨコ寸=(a'÷2)+7mm タテ寸=b+8mm
4)アウトセット（全かぶせ）タイプ
- かぶせ代（扉が側板や仕切り板に重なる量）は、18〜20mm。隣り合う扉（上図の片開き扉と両開きの左扉の位置）には、干渉するため使用できません。

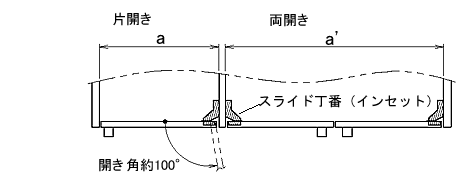

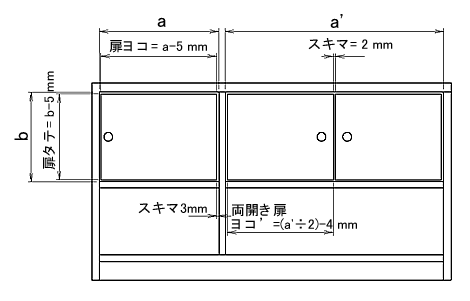

5)インセットタイプ
- 片開き扉寸法
- ヨコ寸=a-5mm タテ寸=b-5mm
- 両開き扉寸法
- ヨコ寸=(a'÷2)-4mm タテ寸=b-5mm
ちょっと一言
- 扉の板厚は、18mmです。（20mmでも可）
- 扉や仕切り・側板との干渉を考慮し、指定の扉寸法を若干変更する場合があります
- インセット扉は、閉めた時に入り込みすぎないように、木片等で受けを付けてください
