引き出し

準備

細釘、カナヅチ、木工用ボンド、ドライバー、キリ、鉛筆など印をつけるものをご用意ください。
平らな場所で作業してください。

ご注意 引き出しの作り方

アウトセットタイプの引き出し組立、取手の取り付けについての説明です。
スライドレールを使う場合は、スライドレール取り付け方法を参照下さい。
組み立て用細釘は、別途ご用意ください。頭の薄い細釘をお選びください。
釘の長さは、板厚の2倍より少し長いくらいがいいでしょう。
35～40mmぐらいの釘がお勧めです。
スクリュー釘を使うと、抜けにくくしっかりと固定されます。
（失敗して抜くときなどは、普通の釘より抜けにくいのでご注意ください）

1）部品確認

引き出しの部品は次のとおりです。

取手をお客様でご用意いただく場合は、表板には取手用下穴はございません。

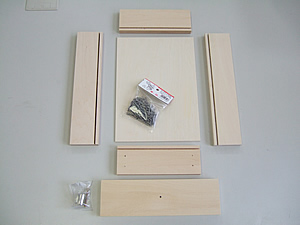

引き出しの部品例

2）仮組み

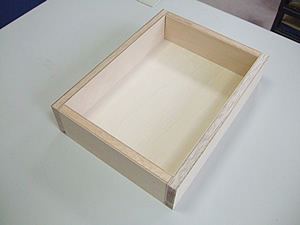

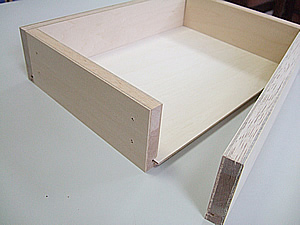

まず内箱を仮組みします。

3）細釘で固定

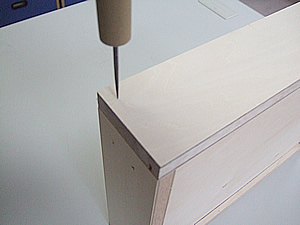

仮組みした状態で、前板を釘で固定します。釘を打つ箇所にキリで軽く下穴をあけると、釘が入りやすくなります。
深い引出しなどでは、適宜固定箇所を増やしてください。

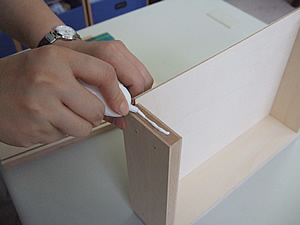

接合面にボンドを塗ります。はみ出したボンドは、拭き取ってください。

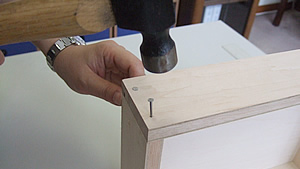

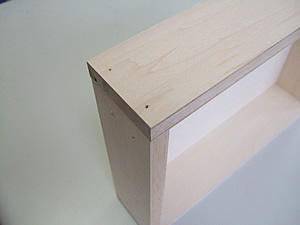

細釘で固定します。棚本体と引き出しのクリアランス（隙間）は、1mm（片側0.5mm)ですので、釘の頭が引っかからないように、しっかりと打ち込んでください。

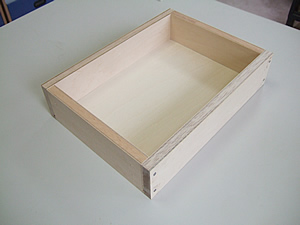

残りの箇所も釘止めして、内箱部分の完成。

4）表板の固定～位置出し

表板を取り付ける前に・・・引き出しを入れるキャビネット、引き出し設置用の仕切板やレールなどの組立、取付けを済ませておきます。スライドレールを使う場合は、スライドレール取り付け方法を参照下さい。

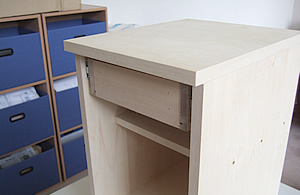

キャビネットに内箱を取り付けます。引き出しが複数段の場合は、全ての内箱を取り付けます。

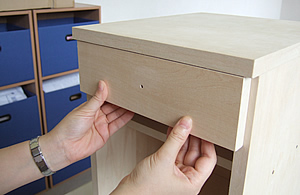

表板を固定したい位置に合わせます。引出しが複数段の場合は、両面テープなどで全ての表板を内箱に仮止めし、スムーズに出し入れできるよう、上下の部品との間隔をみて、位置を調整します。

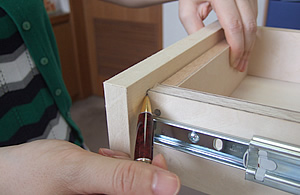

位置が決まったら、表板に印をつけます。

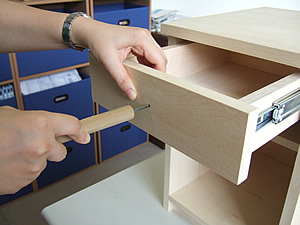

引き出しに取手を取り付ける場合取手下穴は引出し内箱側にはあいていません。表板の固定位置が決まったら、表板側の下穴からキリなどで内箱に穴の中心位置の印をつけます。

5）表板の固定～ビス止め

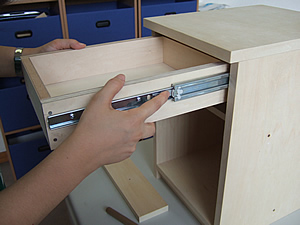

キャビネットから内箱を取り外します。横付けタイプのレールは、サイドのレバーを押しながら引くとインナーレールと内箱が外れます。

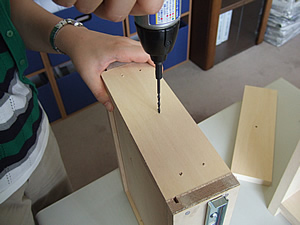

引き出しに取手を取付ける場合表板を内箱に固定する前に、表板の仮止めをはずし、内箱の前面の、印をつけた位置に、ドリルかキリで下穴を開けておきます。下穴の径は最低4.5ｍｍです。

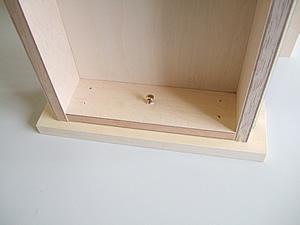

内箱を、表板の印をつけた位置に合わせます。取手を取付ける場合は、写真のように取手付属のビスを穴に通しておきます。

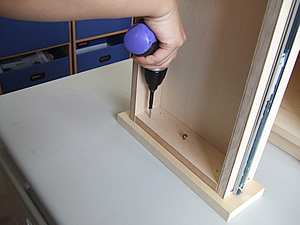

引き出し内側から表板をビスで固定します。

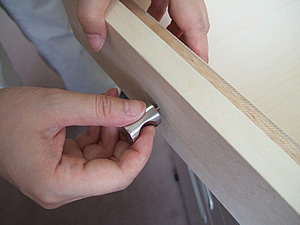

取手を取り付けます。

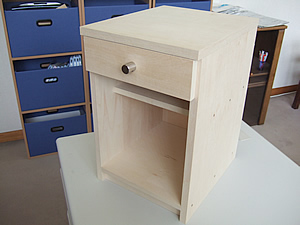

本体に引き出しを入れて、完成です。
