板材加工

１）外形取り寸法のタテ×ヨコ

木材加工寸法説明図

板材カット説明図

木材加工寸法例：直線カット例：左図は直線カット数2　￥124×2=￥248
(四角から何回カットするかを数えます)

注意：「切り口斜めカット」は、下の４）面取り内の加工にあります。

板材コーナー・Ｒ加工説明図

・円盤形状で、中心に丸穴（直径約8mm)が開いても良く、半径20～150mm（直径300)の場合、” [上記以外のサイズ]を[１]ヶ所 ”　になります。

・リング加工は、サイズにより加工可否・価格が変わりますので、ご相談ください。

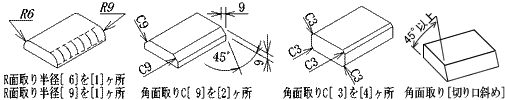

板材の面取り加工説明図

サイズ　ｍｍ	加工辺の数	単価（税込）
Ｒ面：半径が 3,6,9mm コーナーR部分への加工可能。	数による割引無し	￥188
Ｒ面：半径が 12,15,18mm コーナーR部分への加工可能。	数による割引無し	￥661
角面：糸面取りコーナーR部分への加工可能。	数による割引無し	￥73
角面：C3,C5,C6（45度のみ）コーナーRへの加工可能。	数による割引無し	￥335
角面：上記以外のサイズ（例：C9など) コーナーR部分への加工はできません。	数による割引無し	￥842
角面：切り口斜めカット（45°以下、コーナーRへの加工はできません)	数による割引無し	￥668

板材の丸穴、丸凹加工説明図丸凹の場合、断面が左図のように、スリバチ状になります。
直径15mm以上は凹出来ません。穴のみの加工となります。

・直径200mmよりも大きい円加工は、ジグソーによる手作業となります。

板材の長丸穴説明図

・長丸穴の縦（直径）は「５）丸穴、丸凹」に記載のあるサイズから選べます。

板材の四角穴説明図

縦x横（長さ）mm	穴、凹の数	単価（税込）
一辺の長さが9～70mmまで	１～５個所６個所以上	￥518 ￥472
上記より大きいサイズ	数による割引無し	￥1,714

木材の溝加工説明図板材の溝加工説明図

巾　mm	最大深さ　mm	溝の数	単価（税込）
3/4mm	20mm（直線）	１～５個所６個所以上	￥364 ￥313
6/9/12/15mm	20mm	１～５個所６個所以上	￥364 ￥313
18/21/24mm	20mm	１～５個所６個所以上	￥451 ￥422
棚ダボ用凹（4ヶ所）		数による割引無し	￥871
最大巾30以下で、上記以外のサイズ（例：巾x深さ　10x20)		数による割引無し	￥842

・溝深さは、木材の残り厚が、4mm以上必要です。（深すぎる凹は、割れやすいため、ご相談ください。）

・端から175mm以上内側に位置に加工する溝は、歯巾3mmで複数回の加工を繰り返して製作する為、溝の底面にカッターマークが残ります。

・溝に他の部品を挟むには、クリアランス（余裕）が必要です。そのような場合には、ご相談ください。

ミゾザネ加工寸法説明図一組￥728(税込）

パーツ見積りフォームでは、組合わせになる板両方で加工入力してください。その際の加工単価は、￥364／ケ所となります。（サネ込み）

例：左図のミゾザネ加工費 = \437×2ヶ所×2組=\1,748

	数	単価（税込）
溝ざね	数による割引無し	￥437
ビスケットジョイント	数による割引無し	￥528

板厚12mm以上から加工可能です。
同じ位置に両面から溝ざね加工をするには、板厚が21mm以上必要となります。

接合部の幅が70～100mmの場合は、ビスケットジョイントでの接合となります（\528）
※見積りフォームの選択肢にはビスケットがございませんので、「その他の加工/あり」にチェックを入れて下さい。

合がき加工寸法説明図巾250mmまでは、溝長さは巾の半分。
（125mm以下を選択）

巾250mmを超える場合は、棚板側が125mm、仕切り側が126mm以上となります。

溝長さ	数	単価（税込）
125mm以下	数による割引無し	￥727
126mm以上	数による割引無し	￥1,091
