3D画像の見方：中級編

内寸を調べる

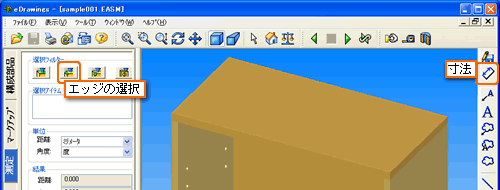

  1. 「寸法」アイコンをクリックします。
  2. 左フレームの選択フィルターで、「エッジ」を選びます。

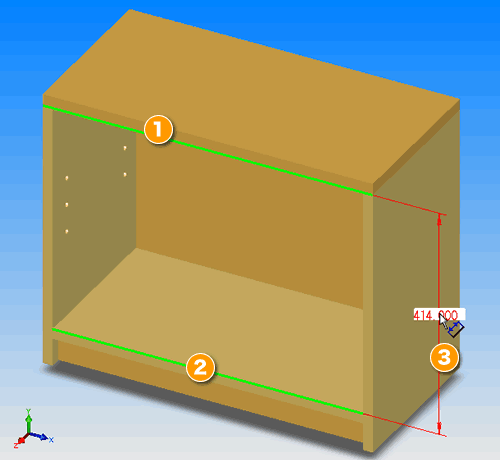

  3. 内寸を調べたい一方のエッジ（線）をクリックした後、もう一方のエッジをクリックします。
  4. サイズが表示されます。（単位：mm）

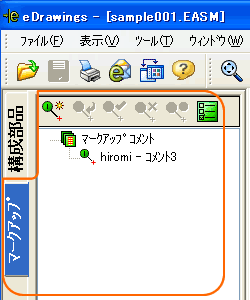

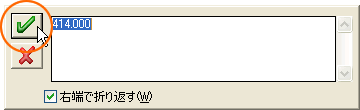

  5. そのまま、左クリックしたままマウスを動かすと、好きな位置にサイズを書き込むことが出来ます。

    これは「マークアップコメント」として記録されます。
  6. 間違えてエッジを選択してしまった場合は、Deleteキーを押すと、削除することができます。
